Kính hiển vi đo luyện kim tự động WNS-3020CS

Categories: Kính hiển vi kim loại hoàn toàn tự động, Thiết bị đo lường

Description
Reviews (0)

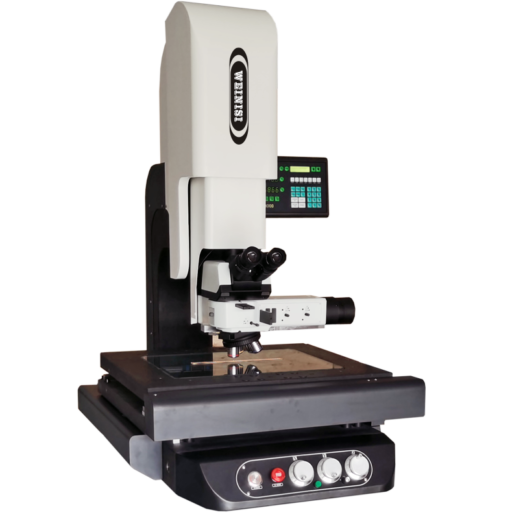

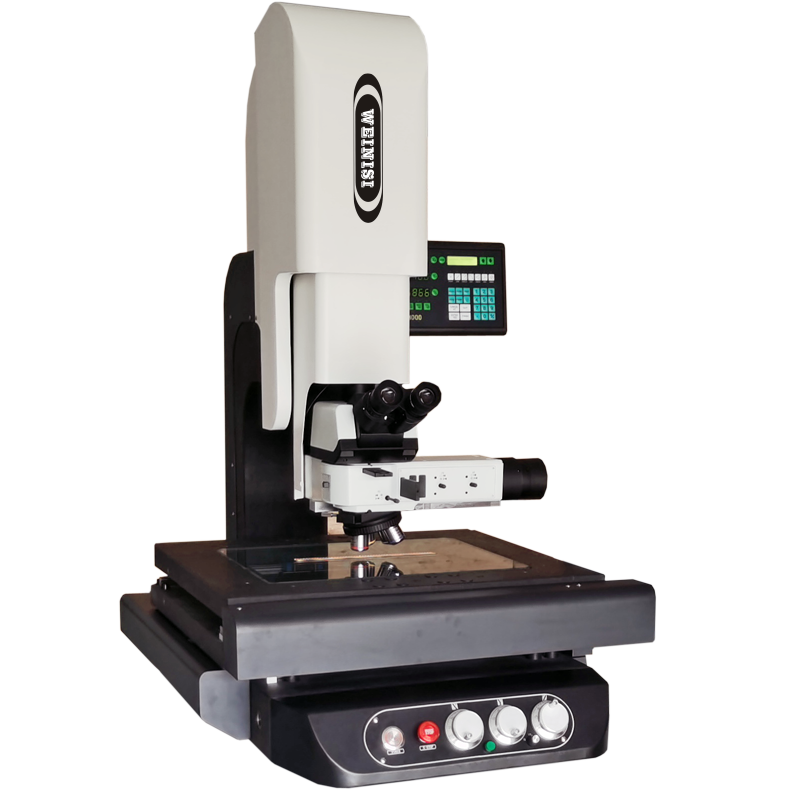

Kính hiển vi đo luyện kim tự động WNS-3020CS

Kính hiển vi đo kim loại xung tay ba trục tự động dòng WNS-3020CS mới nhất của chúng tôi được thiết kế riêng cho thị trường đo lường kim loại tự động cao cấp, có chức năng quan sát và đo lường độ phóng đại cao, lập trình CNC, định vị chính xác, đo lặp lại, thống kê báo cáo SPC, đầu ra kết quả đo tự động, v.v., có thể giải quyết nhanh chóng và hiệu quả nhu cầu phát hiện hàng loạt của các sản phẩm đo lường và quan sát độ phóng đại cao.
● Các trục X, Y và Z của máy này được điều khiển bằng servo, được vận hành bằng chuột, bàn phím và cần điều khiển, và thông qua phần mềm đo kim loại tự động đặc biệt của chúng tôi, nó có các công nghệ trí tuệ nhân tạo như trích xuất cạnh tự động, quản lý trận đấu tự động, lấy nét tự động, tổng hợp phép đo và tổng hợp hình ảnh; Kiểm tra hàng loạt có thể được thực hiện với việc sử dụng đồ đạc hoặc vị trí ngẫu nhiên của phôi;
● Sử dụng độc quyền động cơ đo kim loại xung phân chia có độ chính xác cao tùy chỉnh chuyên nghiệp, ba trục có thể được chuyển đổi và điều chỉnh ba tốc độ có thể được điều khiển bằng độ chính xác xung, có thể nhận ra quy định tốc độ nhanh, trung bình và chậm để điều khiển chuyển động ba trục XYZ; Khi chọn bánh răng tốc độ thấp, chúng tôi thực hiện giảm thiểu lượng xung động cơ và điều chỉnh tối ưu cơ cấu truyền động, điều này có thể đảm bảo rằng máy di chuyển đến độ chính xác chuyển động 0,5UM (hoặc thậm chí thấp hơn) và loại bỏ hiệu quả hiện tượng kính hiển vi luyện kim không thể lấy nét chính xác trên trục Z và XY không thể nắm bắt chính xác cạnh của hình ảnh sản phẩm ở độ phóng đại cao!

Giới thiệu sản phẩm:

● Các trục X, Y và Z của máy này được điều khiển bằng servo, được vận hành bằng chuột, bàn phím và cần điều khiển, và thông qua phần mềm đo kim loại tự động đặc biệt của chúng tôi, nó có các công nghệ trí tuệ nhân tạo như trích xuất cạnh tự động, quản lý trận đấu tự động, lấy nét tự động, tổng hợp phép đo và tổng hợp hình ảnh; Kiểm tra hàng loạt có thể được thực hiện với việc sử dụng đồ đạc hoặc vị trí ngẫu nhiên của phôi;

● Sử dụng độc quyền động cơ đo kim loại xung phân chia có độ chính xác cao tùy chỉnh chuyên nghiệp, ba trục có thể được chuyển đổi và điều chỉnh ba tốc độ có thể được điều khiển bằng độ chính xác xung, có thể nhận ra quy định tốc độ nhanh, trung bình và chậm để điều khiển chuyển động ba trục XYZ; Khi chọn bánh răng tốc độ thấp, chúng tôi thực hiện giảm thiểu lượng xung động cơ và điều chỉnh tối ưu cơ cấu truyền động, điều này có thể đảm bảo rằng máy di chuyển đến độ chính xác chuyển động 0,5UM (hoặc thậm chí thấp hơn) và loại bỏ hiệu quả hiện tượng kính hiển vi luyện kim không thể lấy nét chính xác trên trục Z và XY không thể nắm bắt chính xác cạnh của hình ảnh sản phẩm ở độ phóng đại cao!

Tính năng

● Hệ thống điều khiển truyền dữ liệu bao gồm bàn làm việc di động, thước cách tử điện tử ba trục và hộp điều khiển chuyển động đặc biệt;

● Điều khiển chuyển động vòng kín kép, ổ đĩa servo ba trục XYZ, điều khiển phần mềm và chuyển đổi ngẫu nhiên chính xác xung tay điện;

● Áp dụng cấu trúc nền tảng đá granite đầy đủ, vẻ ngoài đơn giản và thanh lịch, không bao giờ biến dạng, không bao giờ rỉ sét;

● Nó có nhiều chức năng xử lý dữ liệu, hiển thị, đầu vào và đầu ra, do đó việc quan sát và đo lường được kết hợp hoàn toàn với văn phòng;

● Ống kính khách quan trường sáng tiêu chuẩn và đường dẫn quang học trường sáng (tùy chọn trường sáng và tối);

● Trục Z có thể được trang bị mô-đun lấy nét phụ trợ để thực hiện chức năng đo chiều cao;

● Tùy chọn bánh xe mũi bằng tay hoặc bánh xe mũi điện;

● Nó có thể hỗ trợ việc lắp ghép các mục tiêu khoảng cách làm việc dài;

● Sử dụng hệ thống quang học vô cực tuyệt vời để cải thiện độ tương phản và độ rõ nét của hình ảnh, người dùng có thể có được hình ảnh có độ tương phản cao sáng và rõ ràng, có thể nhận ra nhiều loại hình ảnh như trường sáng và tối, phân cực, nhiễu vi sai, v.v.

Thông số kỹ thuật Thông số

thân máy

◆ Hành trình tọa độ X: 200 (mm).

◆ Y hành trình tọa độ: 200 (mm).

◆ Hành trình tọa độ Z: 150 (mm).

◆ Vật liệu cơ bản: Đá granit, Nền tảng di động: Đá granit
◆ Lỗi chỉ báo đo tọa độ X và Y ≤ (2.5+0,02L) μm, L là chiều dài cần đo (đơn vị: mm)
◆X, Độ phân giải màn hình kỹ thuật số Y, Z: 0,0005mm (tùy chọn 0,0001)
◆Nguồn chiếu sáng truyền qua: Nguồn sáng lạnh LED song song ◆ Nguồn chiếu sáng
phản xạ: Màng chắn trường thay đổi và Màng khẩu độ, cả hai đều có thể được căn giữa, với các khe lọc màu và khe phân cực;

◆ Chức năng giao thoa vi sai DIC, trường sáng và tối và bánh xe mũi điện có thể được lựa chọn theo các sản phẩm khác nhau của khách hàng.

Hệ thống thấu kính

◆ Độ phóng đại khách quan: quay năm lỗ, tiêu chuẩn 5X, 10X, 20X50X vô cực khoảng cách làm việc dài brightfield mục tiêu luyện kim

◆ Độ phóng đại thị kính: 10X (giống nhau một mắt và hai mắt)
◆ Tổng độ phóng đại: 50X-500X (bao gồm cả biến dạng
◆ Lỗi phóng đại khách quan: sai số phóng đại ≤ 0,08%.

Hệ thốnghình ảnh

◆ Giao diện camera: Giao diện loại C, lấy nét có thể điều chỉnh

◆ CCD: 6,3 triệu máy ảnh kỹ thuật số độ nét cao (với phần mềm có thể hiển thị cửa sổ hình ảnh và đo kích thước hai chiều)
◆Độ phóng đại tối đa của hình ảnh toàn diện: 1000X trở lên

Chức năng chuỗi hình ảnh & đo lường

◆ Phát lại video theo thời gian thực, chức năng dừng

◆ Tự động cân bằng trắng, chức năng phơi sáng tự động

◆ Chức năng quay video (hỗ trợ BMP \ JPG và các chế độ lưu trữ khác), bao gồm chụp tĩnh, ghi động

◆ Chức năng cài đặt thông số video (cài đặt RGB, điều chỉnh độ tương phản, cài đặt phơi sáng, cài đặt bù đắp, điều chỉnh gamma, v.v.).

◆ Hiển thị thu phóng video và chức năng kiểm soát kích thước video

◆ Chức năng đảo ngược video lên, xuống, trái và phải

◆ Chức năng thu nhận thời gian hình ảnh

◆ Bạn có thể sửa đổi đường dẫn lưu hình ảnh và video theo ý muốn

Chức năng xử lý ảnh

◆ Làm mờ và làm sắc nét hình ảnh

◆ Điều chỉnh độ sáng \ độ tương phản
